Дизајниран за врски со високи-перформанси
Наслов:EON PRESS FIT Terminal Solutions|Висока-густина, автомобилска-прецизно печат
Превод:Инженерска прецизност, изградена за тешки апликации
Во електрониката со висока-доверливост на автомобилската, воздушната и медицинските уреди, не може да се преговара-безбедни, цврсти{1}}поврзани електрични врски. Традиционалните решенија за притискање-се соочуваат со микро-минијатуризација, барања за густина или екстремни вибрации. НашиотТерминал EON PRESS FIT, произведен со помош на напредна технологија на матрица за прогресивно штанцување, е дизајниран да ги надмине овие предизвици. Изработен од врвна легура на бакар и со нашиот прецизен дизајн со висока-прецизност на алатот, тој обезбедува врвен електричен контакт, исклучително механичко задржување и неспоредлива конзистентност.
Основни спецификации на производи
|
Параметар |
Спецификација |
|
Име на производ |
Приспособено прогресивно печатење жици за EON Press-Fit Terminals |
|
Терминални материјали |
Месинг (C18070), бакарни легури (C7025, C5191, C5210), Фос бронза, нерѓосувачки челик (SUS301) - Се испорачува какоМетална лента |
|
Структура на мувла |
Модуларна прогресивна матрица(Континуирано печат) |
|
Притиснете Компатибилност |
25-110 тони (оптимизиран за110Tпроизводство) |
|
Челик за алат |
SKD11, DC53, ASP23, ASP60, CD650, CF-H40S (Цврстина: 60-64 HRC) |
|
Стандарди |
Meusburger / Hasco / Misumi Компоненти |
|
Животот на производство |
10 милиони удари(Потврдено за SUS301 @ 110T) |
|
Апликации |
NEV конектори за батерии, воздушна авионика, медицинска роботика, индустриски PLC системи |
Основни предности и инженерска извонредност
○ Материјална експертиза: Користење на легура на бакар со високи- перформансиC19010 (RY9)за оптимална спроводливост, цврстина и формабилност.
○ Микро-Добри карактеристики: Способен за производство на EON ширини до извонредни0,18 мм, овозможувајќи поврзување во ултра-компактни ПХБ и минијатуризирани уреди.
○ Микро-Добри карактеристики: Конзистентно формирање во дебелини на материјали кои се движат од ултра-тенки0,15 ммдо1,2 мм, обезбедувајќи сигурни перформанси серија по серија.
○ Печатење Ефикасност:Постигнавмесимултано печат на до 24 EON терминали во една станица. Ова драматично ја зголемува пропусната моќ, ја намалува единечната цена и гарантира апсолутна униформност на сите делови со едно притискање. Идеален за апликации со висок- јачина на звук како што се автомобилски ECU или телеком конектори.
○ Докажано во опкружувања со барања:Специфично дизајниран и произведен„Baby H“ има терминали EONисполнување на строгите автомобилски барања. Овој дизајн ја подобрува механичката стабилност, отпорноста на вибрации и долгорочната доверливост на контактите, важни за безбедносните системи, сензорите и електрониката под-под хаубата. Искористете го нашето директно искуство во снабдувањето со добавувачи на автомобили од Ниво 1.
Супериорни електрични и механички перформанси
Гасна-Тесна врска
Прецизниот-формиран EON создава ладно-заварен, гас-тесен интерфејс со ПХБ обложена преку-дупка (PTH), минимизирајќи ја оксидацијата и обезбедувајќи низок, стабилен отпор на контакт во текот на животниот циклус на производот.
Висока сила на задржување
Инженерската геометрија обезбедува оптимална сила на пружината на ѕидот на PTH, спречувајќи олабавување при удар и вибрации, надминувајќи ги индустриските стандардни барања (на пр. USCAR-2, LV214).
Залемење-Бесплатна доверливост
Овозможува цврсто склопување без лемење, компатибилно со-процеси без олово и со високи-температурни средини.

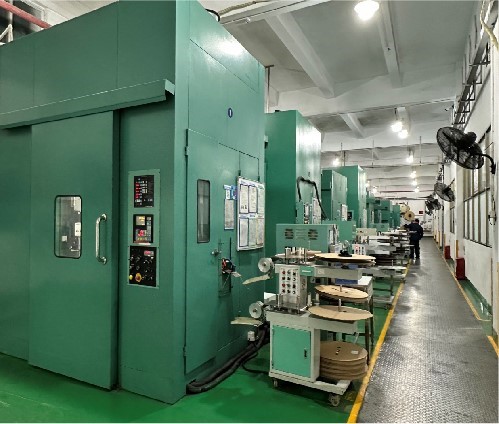

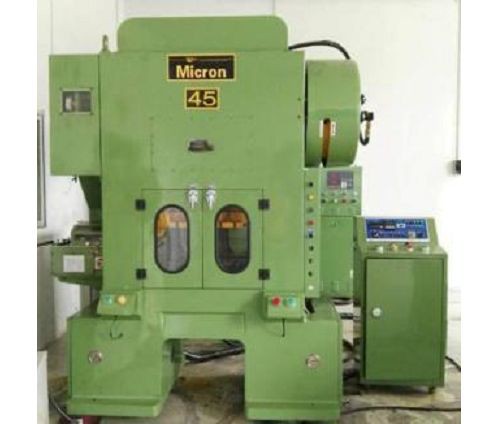

Приказ на работилница за обработка и печат
Дизајнирано за вашата индустрија
Автомобилство
Единици за контрола на моторот (ECU), сензори, модули за осветлување, инфозабавни системи, компоненти ADAS (потребна карактеристика Baby H). Издржува температурен циклус, вибрации и корозивни средини.
01
Медицински
Уреди за вградување, дијагностичка опрема, хируршки алатки, монитори за пациенти. Достапни се биокомпатибилни завршни материјали, ги исполнуваат барањата за микро-толеранција во стерилни средини.
02
Воздухопловна и одбрана
Авионика, системи за контрола на летот, комуникациска опрема, цврсти уреди. Гарантирани перформанси при екстремни G-сили, широк опсег на температури и низок притисок.
03
Телеком
Задни авиони со голема-брзина, рутери, прекинувачи, опрема на базната станица, 5G инфраструктура. Обезбедува интегритет на сигналот и стабилноста на поврзувањето во апликациите со висока-фреквенција.
04
Индустриска електроника
Напојувања, моторни погони, контролни системи, опрема за автоматизација. Сигурни врски за пренос на енергија и контрола на сигналот.
05
Нашиот ригорозен процес на развој обезбедува успех (порамнет со IATF-)
Чекор 01: Напреден дизајн и симулација (3D/CAE/DFM)
Сеопфатно 3D моделирање, анализа на конечни елементи (FEA) за напрегање/напрегање и преглед на дизајн за производствена способност со вас за да се оптимизира дизајнот на терминалот и матрицата однапред.
Чекор 02: Брзо прототипирање
Производство на функционални прототипови на терминали со користење на меки алатки или наменски матрици за примероци за рана валидација и тестирање.
Чекор 03: Валидација и намалување на ризикот (тестирање и PFMEA)
Опширно тестирање на перформансите на терминалот (сила на задржување, отпорност на контакт, сила на вметнување) и Режим на дефект на процесот и анализа на ефектите за да се идентификуваат и елиминираат потенцијалните производствени ризици.
Чекор 04: Развој на прецизен тврд алат
Производство на високо-прецизно, долго-прогресивно штанцување со употреба на врвни материјали (на пр. Calmax, ASP23).
Чекор 05: IEC и апликација-Специфично тестирање
Формално тестирање за верификација според релевантните IEC стандарди (на пр., IEC 60352-5) и барања специфични за клиентите (на пр., температурен циклус, вибрации, влажност).
Чекор 06: Квалификација и лансирање на производство (PPAP)
Комплетна документација за процесот на одобрување на дел од производството (вклучувајќи PSW, FMEA, контролен план, MSA, студии за способност) што обезбедува беспрекорна транзиција кон обемно производство.
Квалитет и способност: Основата на прецизноста
Сертификати
Нашите системи се сертифицирани заIATF 16949:2016(Automotive QMS),ISO 9001:2015(Управување со квалитет), иISO 14001:2015(Environmental Management), гарантирајќи контрола на процесот и постојано подобрување.
Состојба-на-уметничката опрема
●Висока-прецизна обработка:Makino & Sodick EDM машини, Seibu & Sodick Wire EDM машини, Waida оптичка машина за брусење со проекција.
●Метрологија и инспекција:Nikon оптички проектори / Vision системи, шестоаголни координатни мерни машини (CMM), напредни тестери за грубост на површината.
lШатирање:Висока-брзина, висока-прецизностЈамада Добипрогресивни преси за штанцување опремени со-линиски системи за следење.
Докажани резултати: реални-Светски перформанси
Пример на случај (автомобилски сензор)
Испорачаниот Baby H има терминали EON за масовно-произведен сензор за позиција на гас. ПостигнатоCPk >1,67 за критичните димензии на силата на задржувањенад 50 милиони циклуси. Нулта дефекти на теренот се припишуваат на терминалната врска по 3 години во служба.
Пример на случај (медицинска дијагностичка сонда)
Испорачани терминали со 0,2mm EON ширина за микро-ендоскопски склоп на PCB. Мет строгибарања за биокомпатибилности одржуваше отпорност на контакт под 5 милиоми во текот на забрзаното тестирање на животниот век што симулира 10 години употреба.
Пример на случај (Картичка за телеком со голема-брзина)
Имплементирани 24-нагоре EON терминали за преклопна картичка од 400 Gbps. Достигнат е обемот на производство12 милиони терминали/месечносо стапки на отпад постојано подолу200 PPM, значително ги намалува трошоците за склопување на конекторот.
Вашиот партнер за Precision Press-Fit Solutions
Ние не произведуваме само терминали; ние изработуваме сигурни-решенија за поврзување со високи перформанси, приспособени на вашите специфични предизвици. Искористете ја нашата длабока експертиза во прогресивен дизајн на матрици, микро-печатење и системи за квалитет за да ја подигнете доверливоста и производственоста на вашиот производ.
